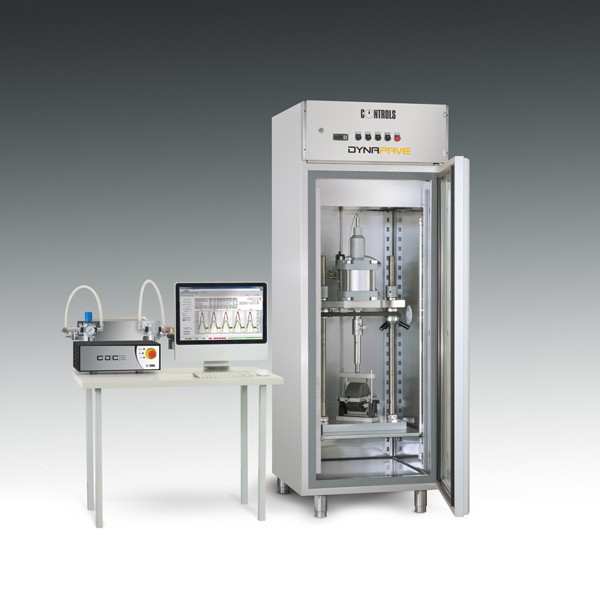

Zařízení pro dynamické zkoušky 15 kN
Pro více informací, prosím, kontaktujte prodejce:
- Ing. Tomáš Helan
- +420 778 435 543
- tomas.helan@labtech.eu
Technická specifikace
Zařízení odpovídají požadavkům dle EN 12697-24 | EN 12697-25 | ASTM D4123 | NCHRP 9-19 | AASHTO TP8/94 | AASHTO T321 | AASHTO TP46
- Servo-pneumatický dynamický systém s vynikajícím poměrem cena/výkon
- Snadno ovladatelný software pro řízení zkoušky
- Jazyk software je plně přizpůsobitelný
- Vysoká tuhost testovacího rámu
- Rychlé a snadné polohování příčníku
- Velká zkušební termokomora
- Kompletní sortiment příslušenství a software jsou v souladu s EN, ASTM a AASHTO
Systém provádí zkoušky pod řízeným zatížením nebo posuvem s programovatelnými tvary vlny ve velkém rozsahu frekvencí. Uživatelsky přívětivé rozhraní umožňuje obsluze sledovat provedení testu a vyhodnocení výsledků. Tento systém musí být doplněn příslušenstvím, které předepisují jednotlivé zkoušky. Stroj je dodáván včetně teplotní komory.
Tehnické parametry:
Zkušební rám
- Vysoká tuhost rámu, kapacita 15 kN.,
- Vertikální pracovní prostor 650 mm, vzdálenost mezi sloupci 339mm
- Servo-pneumatický pohon, zdvih 30 mm
- Integrovaný snímač posuvu zabudovaný do pohonu
- Včetně pneumatického zásobníku, kapacita 5l., s manometrem, filtrem
- Snímač zatížení s kapacitou ± 25 kN
- Max. frekvence 30 Hz
- Vstupy: 12 analogových vstupních kanálů, 8 digitálních vstup
- Výstupy: 2 analogové výstupy, 8 digitálních výstupů
- 10 kHz regulační smyčka s 2,5 kHz sběrnicí dat pro všechny kanály
- Vertikální pohon lze ovládat různými signály zpětné vazby (snímačem zatížení, vnitřním snímačem posuvu, externím snímačem posuvu)
- Analogové vstupy mohou být kalibrovány vícebodově
- Uživatelem definované kalibrace nastavitelné pomocí softwaru
- 100 Mb / s Ethernet
- All-in-one monitorovací a řídicí software
- Uživatelsky přívětivé rozhraní pro kalibraci řízení
- Široká škála testovacích modulů pro asfalt dle EN a uživatelem definovaných testů
- Uživatelsky definované a programovatelné tvary vln (sinus, čtverec,...)
- Čtení jednotlivých kanálů v reálném čase
- Programovatelné zkušební postupy
- Programovatelná funkce pro automatické ukončení testu
- Teplotní rozsah: -25 ° C až +60 ° C, rozlišení 0,1 ° C
- Nerezová ocel AISI 304, 18/10 na vnitřním i vnějším opláštění
- Prosklené dveře
- Nucené větrání
- Regulátor teploty pomocí uzavřené smyčky PID
- Chladicí jednotka s kompletním odmrazováním systémem
- Vnitřní osvětlení
- Výkon 1800 W
- Rozměry: 700x700x2030 mm
- Hmotnost cca:. 140 kg
- Rám (šxhxv): 480x300x1200 mm. Hmotnost cca .: 200kg
- Řídící jednotka: 420x270x150 mm. Hmotnost cca .: 12kg
Poznámka: PC a tiskárna není součástí balení. Tento systém vyžaduje vhodný kompresor. Viz příslušenství
